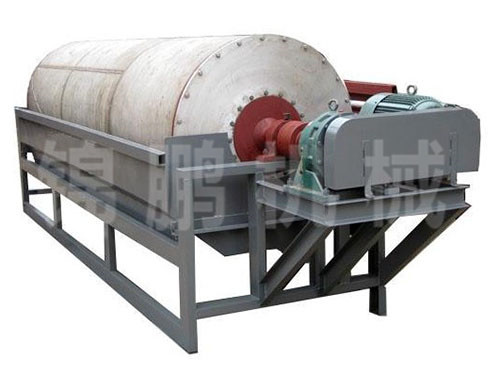

CTB(S N)系列湿式永磁筒式磁选机
时间：2016-09-01 13:37:19
一、概述:
CTB(S N)系列永磁筒式磁选机适用于湿式选矿细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。本机可以连续给矿和排矿，磁场浓度大，工作间隙大，具有较高的处理能力。
二、工作原理:
当矿浆进入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被甩掉排出，而吸附在圆筒表面上的弱磁性矿物随圆筒旋转，被带出磁场区，用冲洗水冲入精矿槽中，完成分选作业。
三、技术特点:
同一圆筒可配三种槽体，即顺流槽(CTS)逆流槽(CTN)和半逆流槽 (CTB),以适应不同的选矿要求。
1.顺流槽适用于矿石粒度为6~0mm的粗选和精选。
2.逆流槽适用于矿石粒度为0.6~0mm的粗选和精选，以及选煤工业中重介质回收。
3.半逆流槽适用于矿石粒度为0.5~0mm的粗选和精选，尤其适用于粒度为0.15~0mm
矿物的精选。
四、主要技术参数:
| 型号 | 滚筒尺寸mm 筒径×筒长 | 磁极几何中心值 | 筒表最高磁场 GS | 适应产量 (t/h) (m3h) | 功率 kw | 筒体转速 r/min | 重量 kg | |
| 矿量 | 浆量 | |||||||
| CTB-44 | 400×400 | 120 | 800-8000 | 1-2 | 3 | 1.1 | 45 | 350 |
| CTB-69 | 600×900 | 120 | 8-15 | 24 | 1.1 | 40 | 830 | |
| CTB-612 | 600×1200 | 120 | 10-20 | 32 | 2.2 | 40 | 960 | |
| CTB-618 | 600×1800 | 120 | 15-30 | 48 | 2.2 | 40 | 1340 | |
| CTB-718 | 700×1800 | 120 | 20-45 | 72 | 3 | 35 | 2100 | |
| CTB-918 | 900×1800 | 148 | 25-55 | 90 | 4 | 28 | 2900 | |
| CTB-924 | 900×2400 | 148 | 35-70 | 110 | 4 | 28 | 3500 | |
| CTB-1018 | 1000×1800 | 148 | 40-75 | 120 | 5.5 | 22 | 4000 | |
| CTB-1024 | 1000×2400 | 160 | 52-100 | 160 | 5.5 | 22 | 4955 | |
| CTB-1030 | 1000×3000 | 160 | 65-125 | 200 | 7.5 | 22 | 6200 | |
| CTB-1224 | 1200×2400 | 160 | 82-120 | 195 | 7.5 | 19 | 6200 | |
| CTB-1530 | 1500×3000 | 180 | 90-170 | 270 | 11 | 14 | 8100 | |
| CTB-1540 | 1500×4000 | 180 | 115-220 | 350 | 11 | 14 | 9300 | |
注：
1.本设备根据用户安装方式可分为左右两种结构。
2.本设备同一磁滚筒可配三种槽体，即CTB半逆流槽，CTS顺流槽，CTN逆流槽，以适应不同的选矿要求。
3.本设备各型号具体尺寸可根据用户需求制作。
